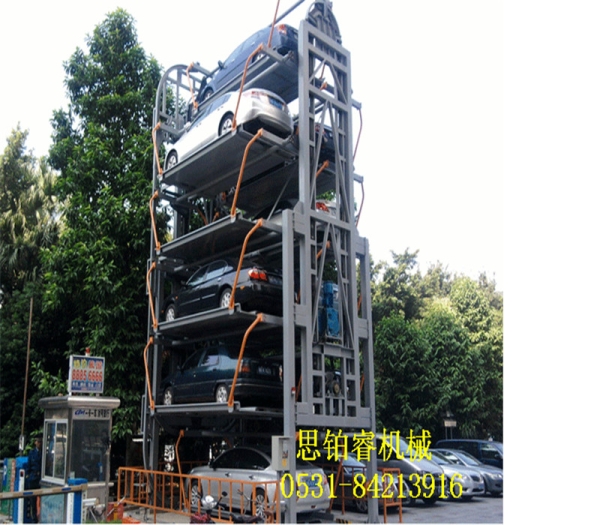

（PCX）垂直循環機械式立體停車庫設備

   簡要描述：該車庫適用于擁擠庭院和狹小空間，此立體車庫每臺占地僅需5米寬6米長的面積。 每套存車量可設計制造成為：2-4-6-8-10-12輛車。每種車庫只限于同等高度的車輛存放。如越野車型和轎車的高度不同該設備高度不同。組合使用車位數從幾個到上百個，根據用戶要求可另加裝防雨罩和封閉式，配置高檔、智能控制，操作簡單、安全可靠，經濟實惠。

工作原理：

   采用機械運動垂直循環使每組車位根據主人智能卡自動旋轉到設定位置。電機通過減速機帶動傳動機構，每隔一定距離設置一個存車托架，當電機起動時，存車托架隨鏈條反正轉循環運動，達到存取車的目的。

垂直循環類機械式停車設備是多年的專業停車設備研發制造經驗，研制的具有國際專業水準的系列產品。該設備具有占地省、容量大、機械性能穩定，安裝操作簡便，適應性強，停車安全、防盜、拆裝移動方便，運轉平穩、可靠，使用壽命長等優勢，并具備低噪聲、低能耗、低價位、高收益的特點，是企業事業單位、醫院、小區、公寓的首選停車設備。該產品以其優秀的品質，領先于國內同類產品，達到了國際先進水平。

產品結構介紹

垂直循環類機械式停車設備由主體鋼架鏈條導軌部件、傳動總成、停車臺、防擺導軌、電氣控制系統五大部分組成。

⑴ 主體鋼架鏈條導軌部件：主要由型鋼、鋼板制成，其它部件的自重及受力，都直接或間接的作用在其上，此部件還是1#鏈條的導軌。

⑵ 傳動總成：主要回轉支撐、齒輪、鏈條，鏈輪、減速電機等組成。

⑶ 停車臺:由停車臺底盤、吊桿組件、吊軸組件、防擺輥組成。1#鏈條上的懸吊鏈板與吊軸組件連接，帶動停車臺運行，完成停車、取車作業，防擺輥通過防擺導軌使運行時停車臺保持平穩。

⑷ 防擺導軌總成：由防擺導軌、上防擺導軌、防擺托架、水平托架組成。停車臺上的防擺輥沿防擺導軌運行，防止停車臺運行時擺動。

⑸ 電控系統：主要由控制箱、操作箱、光電開關、接近開關等組成。
